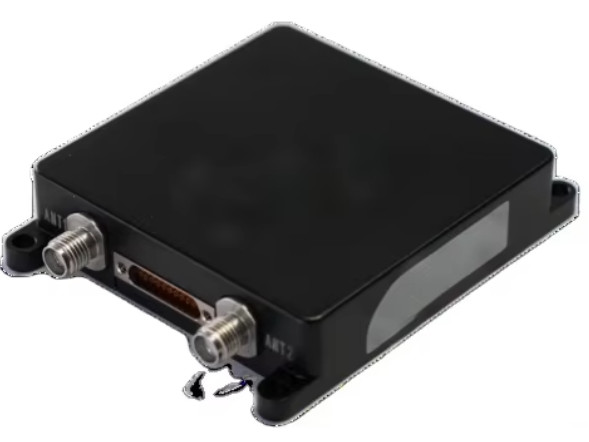

BW-6222 - высокоточная интегрированная навигационная система MEMS

  • BW-6222-High-Precision-MEMS-Intergrated Navigation System
Место происхождения Цзянсу, Китай
Фирменное наименование BWSENSING
Номер модели BW6222
Количество мин заказа 1 шт.
Цена USD 5000-1000
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Ось Трёхосная инерциальная система ГироскопДинамический диапазон ±250°/s
Стабильность гироскопа 3°/h (среднее значение 10 секунд) Ускоритель Динамический диапазон ±8 г
Операционная температура -40°C+85°C Стабильность смещения акселерометра 00,02 мг (10-секундный средний)
Интерфейсы RS-232, CAN/CAN-FD, PPS и EVENT
Вы можете отметить нужные вам продукты и связаться с нами на доске объявлений.
Стабильность предвзятости
Оставьте сообщение
Характер продукции

Обзор

BW-6222 представляет собой компактную, высокоточную модульную навигационную систему MEMS. Она включает в себя разработанный высокоточный MEMS IMU ((Inertial Measurement Unit) и модуль GNSS с двумя антеннами,использование алгоритмов мульти-источника фильтра Kalman синтеза для обеспечения непрерывнойПриложения включают спутниковую связь, беспилотные летательные аппараты, исследования и картографирование, а также стабилизационные платформы.



Основные особенности

Поддержка многоконстелляций: совместима с системами BDS, GPS, GLONASS, Galileo и QZSS, включая спутники BeiDou-3

Фабрично калиброванный ИМУ:

Температура и динамическая калибровка для всех компонентов IMU.

Адаптивная выровня:

Статическая/динамическая оптимизация выравнивания для движения или стационарного состояния.

Компенсация ошибок:

Калибровка на уровне системы для установки неправильного выровнения и ошибок соотношения скорости колес.

Точность позиционирования:

Ошибка горизонтального положения ≤0,2% × D (проведенное расстояние) при потере сигнала GNSS

.

Интерфейсы:

Протоколы RS-232/422, CAN/CAN-FD, PPS и EVENT для гибкой интеграции.

Силовое питание:

Вход 9 ‰ 36 В постоянного тока для промышленной совместимости.

Функциональные спецификации

Основные функции

Система сочетает в себе высокоточные модули GNSS (позиционирование на уровне сантиметров) с заводскими IMU-данными MEMS (по желанию дополненными вводами километров и рулевого управления).Расширенные алгоритмы (многоисточник фильтрации Калмана, проверка источника данных и компенсация ошибок) обеспечивают устойчивую точность в сложных условиях (например, городские каньоны, туннели).



Ключевые показатели эффективности

Ставки обновления данных

- Решение GNSS 20 Гц -

- Навигационное разрешение 200 Гц -

- Необработанные данные GNSS 10 Гц -

- Необработанные данные ИМУ 200 Гц -

Технические преимущества

Миниатюрный дизайн: компактные размеры, оптимизированные для беспилотных летательных аппаратов, робототехники и портативных систем

.

Поддержка двойной антенны GNSS: повышенная надежность позиционирования с кинематическими коррекциями в режиме реального времени (RTK).

Устойчивость военного класса: работает при температуре от -40°C до +85°C и выдерживает удар/вибрацию (испытано по стандартам GJB)

.

Заявки

Спутниковые связи: Стабилизированные платформы для наземных терминалов.

Автономные транспортные средства: подметровое позиционирование в зонах, запрещенных GNSS.

Измерение и картографирование: высокоточное отслеживание траектории.

Промышленные машины: управление движением тяжелого оборудования.
