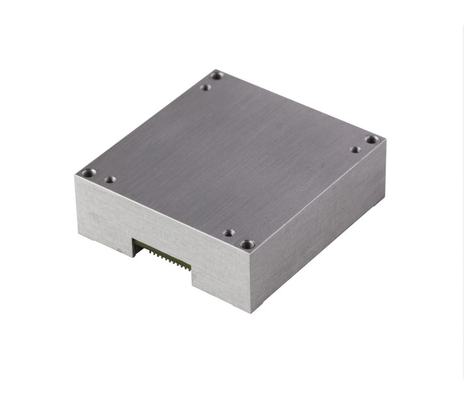

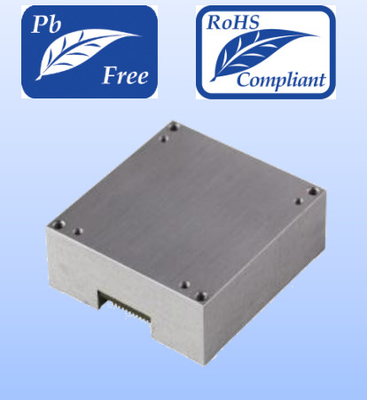

BWS688B - высокоупорное устройство для точной навигации, управления и динамического измерения движущихся носителей

Основные характеристики

Триаксиальный гироскоп: диапазон измерений ±450°/с

Триаксиальный акселерометр: диапазон измерений ± 18 g

Триаксиальный магнитометр: диапазон измерений ±8 гаусов

Цифровой барометр: диапазон измерений 300 mbar ~ 1100 mbar

Высокая полоса передачи: 400 Гц

Компенсация температуры, калиброванная на фабрике: стабильность предвзятости, линейность и калибровка ошибок по перекрестной оси

Диапазон компенсации температуры: -40°C ~ +85°C

Интерфейс связи: SPI

Интегрированный датчик температуры.

Диапазон питания: 3,0 V ~ 3,6 V

Ударная стойкость: 2000 g

Компактный дизайн: легкий и миниатюрный форм-фактор

Совместимость: совпадает с ADIS16488A

Сферы применения

Промышленное сопротивление вибрациям и управление настроением

Автоматизированные машины

Контроль робототехники.

Стабилизация платформы и управление

Системы приборов

Описание продукта

Инерциальный измерительный агрегат (IMU) - это компактное устройство высокой устойчивости к ударам, предназначенное для точной навигации, управления и динамического измерения движущихся носителей.Он интегрирует триаксиальный гироскоп MEMS и триаксиальный акселерометр с передовыми алгоритмами компенсации ошибок (включая температуруОбработанные данные выводятся через настраиваемый интерфейс SPI, в то время как встроенные датчики (магнетометр,Барометр) позволяет осуществлять всестороннее исследование окружающей среды.

.

Основные характеристики:

Высокоточные датчики.

Гироскоп: диапазон ±450°/с, стабильность отклонения от 1, 2°/ч

Ускоритель: диапазон ± 18 г, стабильность предвзятости варьирования 20 мкг Аллана

Магнетометр: диапазон ±8 гаусов для точности угла наклона

.

Сильная адаптация к окружающей среде

Работает при температуре от -40°C до +85°C с заводской компенсацией температуры.

Выдерживает 2000 грамм в промышленной среде с высоким уровнем ударов и вибраций

.

Компактная интеграция

Размеры: 47 мм (L) × 44 мм (W) × 14 мм (H)

.

Вес: Оптимизирован для беспилотных летательных аппаратов, роботизированных рук и портативных приборов.

Выход данных и совместимость

Интерфейс SPI поддерживает высокоскоростную передачу данных (до 2000 Гц).

Совместима с промышленными стандартами

.

Конкурентные преимущества

Экономично эффективное промышленное решение: балансирует производительность MEMS с надежностью в суровых условиях.

Слияние с несколькими датчиками: интегрированный магнитометр и барометр обеспечивают 10-осевое обнаружение

.

Низкое энергопотребление: эффективная конструкция питания 3,0 - 3,6 В продлевает срок службы батареи в мобильных приложениях.
