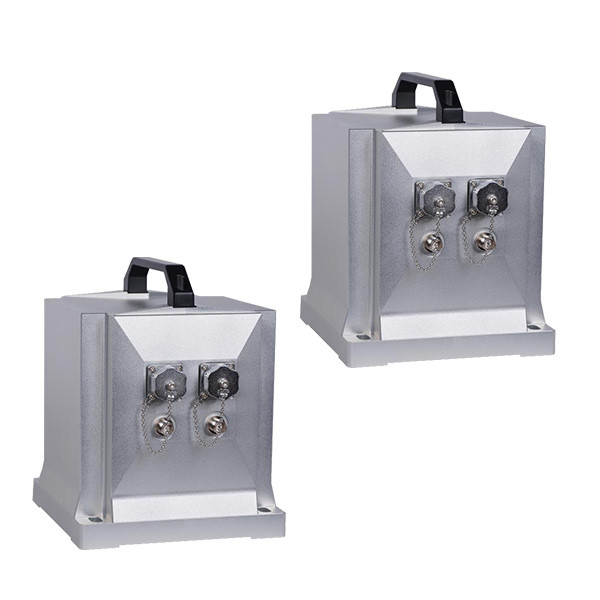

Высокоточное оптическое волокно GI4400 интегрировало систему навигации INS GNSS

  • GI4400 High-Precision Fiber Optic Integrated Navigation System INS GNSS
Место происхождения Китай
Фирменное наименование BWSENSING
Номер модели GI4400
Количество мин заказа 1 набор
Упаковывая детали КОРОБКА BWSENSING, срочный пакет
Время доставки 5-8 рабочих дней
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Точность угла ориентации (deg) ≤0,01 Точность скорости (m/s) ≤0.03
Азимут держа точность (deg) ≤0.04, 1h Точность положения (km) ≤4, 0.5h ≤0.05, 5min ≤0.015, 2min
Ряд измерения гироскопа (deg/s) ±600 Стабильность гироскопа косая (º/h) ≤0.006
Коэффициент метода случайного блуждания (º/√h) ≤0.002 Нелинейность коэффициента эффекта масштаба (ppm) ≤20
Выделить

интеграция INS 9V GNSS

,

интеграция INS 36V GNSS

,

Навигация gps точности 0
Оставьте сообщение
Характер продукции

Высокоточное волоконнооптическое интегрированное электропитание 9~36V формы выхода RS422 системы навигации GI4400



Введение

Встроенный трехосный волчок оптического волокна, трехосный акселерометр, опционный трехосный магнитный датчик, высокоточный датчик воздушного давления, включая приемник 3-режима BD/GPS/GLONASS. Он имеет небольшой размер, легковес, и особенности как высокая эффективность. Своя система может быть региональной приспособляемостьью и робастность значительно была улучшена.



Индекс представления



Внешний базис GPS эффективный 4m Северная ища точность (deg) широта ≤0.1*Secant
Точка измерения азимута (deg) ≤0.015
Точность угла ориентации (deg) ≤0.01
Точность скорости (m/s) ≤0.03
Точность положения (m) ≤2m/RTK 2cm
Повреждения GPS Азимут держа точность (deg) ≤0.04, 1h
Точность угла ориентации поддерживая (deg) ≤0.02, 1h
Точность положения (km)

≤4, 0.5h

≤0.05, 5min

≤0.015, 2min


Ряд измерения системы Ряд измерения азимута (deg) ±180
Ряд измерения ориентации (deg) ±90
Гироскоп Ряд измерения (deg/s) ±600
Косая стабильность (º/h) ≤0.006
Косая повторимость (º/h) ≤0.005
Коэффициент метода случайного блуждания (º/√h) ≤0.002
Нелинейность коэффициента эффекта масштаба (ppm) ≤20
Асимметрия коэффициента эффекта масштаба (ppm) ≤20
Повторимость коэффициента эффекта масштаба (ppm) ≤20
Акселерометр Ряд измерения (g) ±10
Смещенная стабильность (mg) 0,05
Косая повторимость (mg) 0,05
Повторимость коэффициента эффекта масштаба (ppm) ≤100
Параметры окружающей среды Рабочая температура (℃) -40~+65
Температура хранения (℃) -45~+70
Вибрация (Hz, g2/Hz) 20~500,0.06
Сотрясите (g, госпожа) 30,11
Электрические параметры Ввод напряжения (Vdc) +9~+36
Сила (w) 20
Формат вывода данных RS-422
Данные обновленный тариф (Hz) 100
Механический Размер (mm) ≤199.5×199.5×203.6
Вес (kg) 7,5
Соединитель Y11P-1210ZK



Высокоточное оптическое волокно GI4400 интегрировало систему навигации INS GNSS 0

Высокоточное оптическое волокно GI4400 интегрировало систему навигации INS GNSS 1



Высокоточное оптическое волокно GI4400 интегрировало систему навигации INS GNSS 2



Применение

авиация исследуя и составляя карту

беспилотные воздушные корабли

морские и основанные на дорог поля



вопросы и ответы

Q1: Определение точности продуктов

: Точность RMS, точность каждого продукта можно следовать. Отчет по испытанию точности можно обеспечить если требуется.



Q2: Как выбрать соответствующую модель?

: Потребители должны проверить следующие пункты:

a. Одиночная или двойная ось?

b. Протокол, Modbus или КОНСЕРВНАЯ БАНКА Commom?

c. Динамические или статические сценарии применения?

d. Горизонтальная или вертикальная установка?





Q3: Как купить?

: Если вы хотите образец, то угодите купите на магазине BWSENSING онлайн. Мы принимаем Paypal/TT/CC.If вы покупаете в большей части, его порекомендованы, что советуем с продажами для самой лучшей цены.



Q4: Сколько времени период гарантии?

: Один год.



Q5: Метод теста волчка оптического волокна

: Военный стандарт для настоящего метода теста волчка оптического волокна является следующим: GJB2426A-2004



Введение компании

Wuxi Bewis воспринимая LLC технологии (BWSENSING) новаторская быстро растущая компания установленная в 2010. Компания была рождена в институте микроэлектроники (IME) Пекинского университета. Мы достигали первого места в средних и лидирующих применениях индустрии в китайском рынке.

От 2019, ® BWSENSING одобрено как наш глобальный бренд. С многолетним опытом 10 в исследовани-дизайн-развитии и изготовлении ряда инерциальной сенсорной техники, отрядами BWSENSING навыки, знанием и опытом для того чтобы обеспечить полностью интегрированный дизайн OEM/ODM и изготовляя обслуживания для уклономера, электронным компасом, волчком IMU, AHRS, GNSS/INS и оптического волокна. По мере того как Д-р Guangyi Shi сооснователя компании сказал, мы будем использовать точные и рентабельные датчики для того чтобы сделать больший вклад в глобальное общество для лучшего мира IoT.



Высокоточное оптическое волокно GI4400 интегрировало систему навигации INS GNSS 3
